Mitä paineluokituksia tulisi ottaa huomioon HDPE-putkiliittimiä valittaessa?

Oikean paineluokituksen valitseminen on yksi valinnan kriittisimmistä päätöksistäHDPE-putkiliittimetvesihuoltoon, kaasun jakeluun, kaivoslietettä, kastelua ja teollisuuden putkistojärjestelmiä varten. Paineluokka määrää suoraan, pystyykö putkisto toimimaan turvallisesti, tehokkaasti ja kestävästi vuosikymmeniä. Jos luokitus on liian alhainen, järjestelmä voi vuotaa tai rikkoutua. Jos se on liian korkea, projektikustannukset kasvavat tarpeettomasti. Siksi paineluokituksen ymmärtäminen ei ole valinnaista, mutta välttämätöntä.

Arvioidessasi, mitä paineluokituksia sinun tulisi harkita HDPE-putkiliittimiä valittaessa?, sinun on tutkittava putken SDR-arvo, käyttöpaine, lämpötilan aleneminen, aaltopaine, turvallisuustekijät ja pitkän aikavälin hydrostaattinen lujuus. kloNingbo Sunplast Pipe Co., Ltd., autamme maailmanlaajuisia ostajia määrittämään oikean paineluokan sovellusolosuhteiden, teknisten standardien ja asennusympäristöjen perusteella. Tehtaamme valmistaa korkean suorituskyvyn HDPE-putkiliittimiä, jotka on suunniteltu pitkäaikaiseen paineen vakauteen, mikä takaa kansainväliset vaatimukset täyttävät turvamarginaalit.

Sisällysluettelo

1. Mitä paineluokitukset tarkoittavat HDPE-putkijärjestelmissä?
2. Miksi SDR-arvo vaikuttaa suoraan painekapasiteettiin?
3. Kuinka työpaine ja ylijännitepaine vaikuttavat valintaan?
4. Mitä tuotetietoja kannattaa verrata ennen ostamista?
5. Johtopäätös
6. FAQ

Mitä paineluokitukset tarkoittavat HDPE-putkijärjestelmissä?

Paineluokitus tarkoittaa suurinta sisäistä painetta, jonka HDPE-putkiliittimet ja -putket voivat turvallisesti kestää määritellyn käyttöiän aikana, tyypillisesti 50 vuotta 20 celsiusasteessa. Se ilmaistaan ​​yleisesti PN-arvoina, kuten PN6, PN8, PN10, PN12.5, PN16 ja PN20. Jokainen PN-luokitus vastaa tiettyä suurinta sallittua käyttöpainetta, joka mitataan baareina.

Mitä paineluokituksia tulisi harkita HDPE-putkiliittimiä valittaessa? alkaa erottamalla useat keskeiset tekniset parametrit:

1. Nimellispaine PN

• PN6 vastaa 6 baarin käyttöpainetta
• PN10 vastaa 10 baarin käyttöpainetta
• PN16 vastaa 16 baarin käyttöpainetta
• Korkeampi PN tarkoittaa paksumpaa seinämää ja vahvempaa vastusta

2. Pitkäaikainen hydrostaattinen lujuus

HDPE-materiaalit, kuten PE80 ja PE100, luokitellaan vaaditun vähimmäislujuuden perusteella. PE100 tarjoaa paremman paineenkestävyyden samalla halkaisijalla kuin PE80. HDPE-putkiliitosemme on valmistettu PE100-raaka-aineista erinomaisen mekaanisen suorituskyvyn varmistamiseksi.

3. Lämpötilan vähennys

Painearvot perustuvat 20 celsiusasteeseen. Kun nesteen lämpötila nousee, sallittu paine laskee. Esimerkiksi:

Sunplastissa insinööritiimimme laskee vähennyskertoimet asiakkaille, jotka toimivat korkeissa lämpötiloissa putkistojen turvallisuuden varmistamiseksi.

4. Suunniteltu turvallisuustekijä

Kansainväliset standardit, kuten ISO 4427 ja EN 12201, käyttävät turvatekijöitä pitkän käyttöiän takaamiseksi. Tehtaamme noudattaa tarkasti näitä standardeja tuotannon ja hydrostaattisten testausten aikana.

Väärän luokituksen valitseminen voi johtaa:

• Nivelvika huippukuormituksessa
• Stressi halkeilee ajan myötä
• Kasvatut ylläpitokustannukset
• Lyhentynyt käyttöikä

Tästä syystäHDPE-putkiliittimetsen on vastattava tarkasti putkiluokkaa ja järjestelmän suunnittelupainetta.

Miksi SDR-arvo vaikuttaa suoraan painekapasiteettiin?

SDR on lyhenne sanoista Standard Dimension Ratio. Se edustaa putken ulkohalkaisijan ja seinämän paksuuden välistä suhdetta. Mitä pienempi SDR-arvo on, sitä paksumpi on seinä ja sitä suurempi on paineenkesto. Arvioitaessa, mitä paineluokituksia sinun tulee harkita HDPE-putkiliittimiä valittaessa?, SDR-luokittelusta tulee yksi ratkaisevimmista tekijöistä.

Yleiset SDR ja vastaavat paineluokitukset PE100:lle

Alempi SDR tarkoittaa:

• Parempi vastustuskyky sisäiselle paineelle
• Parannettu iskunkestävyys
• Suurempi materiaalinkulutus
• Korkeammat alkukustannukset, mutta pidempi käyttöikä

Ningbo Sunplast Pipe Co., Ltd.:ssä tehtaamme valmistaa HDPE-putkiliittimiä SDR26-SDR7.4-sarjoilla, mikä varmistaa yhteensopivuuden eri paineluokkien kanssa. Kaikille liitoksille tehdään painetesti ennen toimitusta.

Teknisiä näkökohtia ovat mm.

• Putkilinjan pituus
• Korkeuserot
• Pumpun kapasiteetti
• Vesivasaran riski
• Maaperän kuormitus ja ulkoinen rasitus

Tekninen osastomme tarjoaa paineenlaskentatukea auttaakseen asiakkaita välttämään yli- tai alimäärittelyjä.

Kuinka työpaine ja ylijännitepaine vaikuttavat valintaan?

Reaalimaailman järjestelmissä putkistot toimivat harvoin vakiopaineessa. Pumpun käynnistyksen tai venttiilin sulkemisen aiheuttama ylipaine voi tilapäisesti ylittää nimellispaineen. Siksi HDPE-putkiliittimien valinnassa on otettava huomioon sekä tasainen käyttöpaine että ohimenevä aaltopaine.

Työpaine

Tämä on normaali käyttöpaine järjestelmän normaalin toiminnan aikana.

Ylijännitepaine

Tämä lyhytaikainen painepiikki, joka tunnetaan myös nimellä vesivasaran paine, voi ylittää normaalipaineen 30–100 prosenttia järjestelmän suunnittelusta riippuen. Insinöörit käyttävät tyypillisesti tätä kaavaa vastatakseen, mitä paineluokituksia sinun tulisi harkita HDPE-putkiliittimiä valittaessa:

• Suunniteltu paine on yhtä suuri kuin käyttöpaine ja ylijännitepaine
• Valitun PN:n on ylitettävä laskettu suunnittelupaine

Esimerkki:

• Työpaine 10 bar
• Ylipaine 3 bar
• Suunnittelupaine 13 bar
• Suositeltava vähintään PN16-järjestelmä

Ningbo Sunplast Pipe Co., Ltd.:n HDPE-putkiliittimillämme on korkea iskunkestävyys ja hidas halkeamien kasvu. Tehtaamme käyttää kehittyneitä ruiskuvalulaitteita varmistaakseen tasaisen seinämän paksuuden ja rakenteellisen lujuuden.

Ylipaineen huomioimatta jättäminen voi aiheuttaa:

• Yhteinen erottaminen
• Sähköfuusiohitsauksen vika
• Pitkäaikainen väsymysvaurio

Suosittelemme aina valitsemaan yhden asteen korkeamman PN-arvon, jos painevaihtelut ovat toistuvia.

Mitä tuotetietoja kannattaa verrata ennen ostamista?

Ennen hankinnan viimeistelyä ostajien tulee arvioida yksityiskohtaiset tekniset tiedot pelkän PN-luokituksen lisäksi.

Materiaalin erittely

• PE80 tai PE100
• Vain neitsyt raaka-aine
• UV-kestäviä lisäaineita

Mitta-alue

• Saatavilla 20-1200 mm

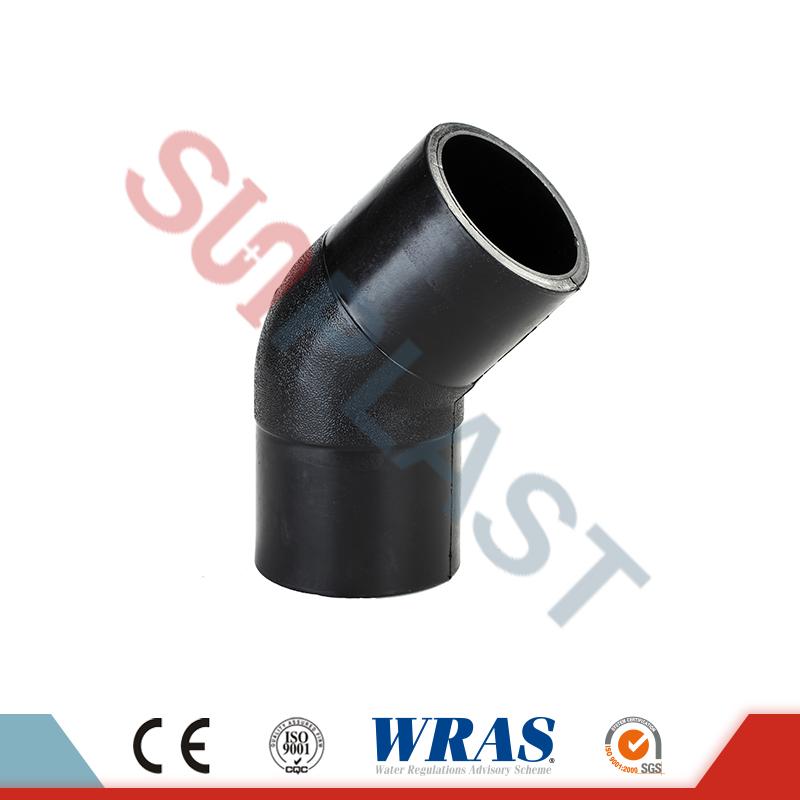

• Butt fuusioliittimet
• Sähköfuusioliittimet
• Puristusliittimet

HDPE-putkiliittimiemme tekniset tiedot

Ningbo Sunplast Pipe Co., Ltd.:n laadunvalvontaprosessimme sisältää:

• Raaka-aineiden tarkastus
• Sulavirtausindeksin testaus
• Hydrostaattisen paineen testaus
• Mittojen vahvistus
• Iskunkestävyystestaus

Tehtaamme varmistaa jokaisen tuotantoerän jäljitettävyyden. Ningbo Sunplast Pipe Co., Ltd. toimittaa HDPE-putkiliittimiä kunnallisiin projekteihin, kaivosteollisuuteen, maatalouden kastelu- ja kaasunjakelualoihin maailmanlaajuisesti. Luotettavan valmistajan, kuten Ningbo Sunplast Pipe Co., Ltd.:n valitseminen takaa tasaisen paineen suorituskyvyn ja pitkän aikavälin luotettavuuden.

Johtopäätös

Mitä paineluokituksia tulisi harkita HDPE-putkiliittimiä valittaessa? edellyttää PN-luokituksen, SDR-arvon, käyttöpaineen, ylipaineen, lämpötilan alenemisen ja turvallisuustekijöiden arvioimista. Oikein valittu paineluokka takaa käyttöturvallisuuden, pidemmän käyttöiän ja kustannustehokkuuden.

Ningbo Sunplast Pipe Co., Ltd. tarjoaa täydellisen teknisen tuen ja korkealaatuisia HDPE-putkiliittimiä, jotka on valmistettu tiukkojen kansainvälisten standardien mukaisesti. Suunnittelutiimimme auttaa asiakkaita valitsemaan sopivat paineluokitukset todellisten käyttöskenaarioiden perusteella. Jos suunnittelet vesi-, kaasu- tai teollisuusputkiprojektia,ota yhteyttä Ningbo Sunplast Pipe Co., Ltd.:hen tänään. Tehtaamme on valmis tarjoamaan räätälöityjä ratkaisuja, kilpailukykyiset hinnat ja luotettavat toimitukset seuraavaan projektiisi.

FAQ

Kysymys 1: Mitä paineluokituksia tulisi ottaa huomioon HDPE-putkiliittimiä valittaessa?

Sinun tulee ottaa huomioon työpaine, aaltopaine, SDR-arvo, materiaaliluokka, kuten PE100, lämpötilan vähennyskerroin ja sovellettavat turvallisuusstandardit. Valitun PN:n on ylitettävä laskettu suunnittelupaine mukaan lukien ohimenevät kuormat.

Q2: Miten lämpötila vaikuttaa paineluokkaan HDPE-järjestelmissä?

Kun lämpötila nousee yli 20 astetta, sallittu työpaine laskee. Vähennyskerrointa on käytettävä sen varmistamiseksi, että liitos toimii turvallisissa jännitysrajoissa koko käyttöiän ajan.

Q3: Onko PN16 aina parempi kuin PN10 HDPE-putkiliittimille?

PN16 tarjoaa korkeamman paineenkestävyyden, mutta voi lisätä projektin kustannuksia. Oikea luokitus riippuu lasketusta järjestelmäpaineesta, ylijännitesuojasta ja taloudellisesta optimoinnista sen sijaan, että valitset vain korkeimman luokan.

Q4: Voivatko HDPE-putkiliittimet käsitellä vesivasaraa?

Kyllä, oikein valittuna. Suunnittelupaineen tulee sisältää aaltopainearvot. Yhden asteen korkeamman PN:n valitseminen usein parantaa kestävyyttä ohimeneville painepiikkeille.

Q5: Mitkä standardit takaavat luotettavan paineen suorituskyvyn?

Kansainväliset standardit, kuten ISO 4427 ja EN 12201, määrittelevät paineluokat, testausmenetelmät ja turvallisuustekijät. Vaatimustenmukaisuus takaa pitkäaikaisen hydrostaattisen lujuuden ja rakenteellisen luotettavuuden.
